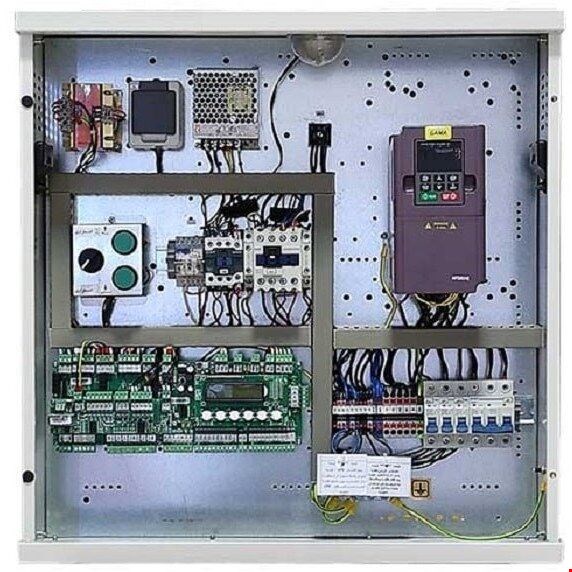

تابلو فرمان اسانسور گیربکس اریان با درایو گاما + کارکدک

پاسخ فنی: از دیدگاه مدیر فنی، هماهنگی کامل بین درایو و موتور گیرلس (PM Motor) حیاتی است. درایو Hpmont در تابلو گاما دارای دو حالت Static و Rotational Autotune است. برای نصاب، حالت استاتیک (بدون باز کردن بکسل‌ها) یک نعمت است! در این فرآیند، درایو پارامترهای داخلی موتور شامل مقاومت استاتور، اندوکتانس محورهای d و q و ثابت شار مغناطیسی را با دقت بسیار بالا شناسایی می‌کند. این دقت باعث می‌شود که در زمان استارت، جریان برگشتی (Roll-back) به حداقل برسد و کنترل برداری (Vector Control) به بهترین شکل انجام شود تا موتور تحت بار کامل، کمترین نویز و لرزش را داشته باشد.

پاسخ فنی: این یکی از سوالات محبوب نصابان است. در این تابلو، سیستم نجات صرفاً یک تغذیه ساده نیست. زمانی که برق شهر قطع می‌شود، برد کنترلر گاما با همکاری UPS، وضعیت بار را می‌سنجد. سیستم با استفاده از منطق Easy Direction (جهت سبک بار)، سمتی را انتخاب می‌کند که کمترین جریان را از باتری‌های UPS بکشد. مدیر فنی باید بداند که خروجی UPS باید موج سینوسی خالص (Pure Sine Wave) باشد تا پل دیودی و خازن‌های لینک DC درایو دچار آسیب نشوند. همچنین مدارات فیدبک ترمز در این حالت به گونه‌ای مدیریت می‌شوند که در صورت افت ولتاژ UPS، کابین در شرایط ایمن متوقف شود.

پاسخ فنی: در سرعت‌های بالای 1 متر بر ثانیه، وارد شدن به مرحله کاهش سرعت (Deceleration) و توقف بدون تکان ناگهانی، هنر نصاب و توانایی تابلو است. تابلو گاما امکان تنظیم دقیق ۵ نقطه زمانی در منحنی S را فراهم می‌کند. مدیر فنی متوجه است که در سرعت 1.6m/s، پدیده Jerk (تغییرات شتاب) می‌تواند روی سیم‌بکسل‌ها نوسان ایجاد کند. درایو Hpmont با نرخ پاسخ‌دهی فرکانسی بالا، این گذار را بسیار نرم انجام می‌دهد. همچنین قابلیت تنظیم فاصله دوراندازی (Slow-down distance) به صورت مستقل از سنسورها (در صورت استفاده از انکودر چاه) باعث می‌شود که در طبقات کوتاه، کابین دچار «خزش» یا حرکت حلزونی نشود.

پاسخ فنی: برای نصاب، سیم‌کشی درب‌ها همیشه یک چالش است. تابلو گاما دارای مدارات منطقی مجزا برای فرمان درب (Door Open/Close limit) است. در حالت درب تمام‌اتوماتیک، تابلو از طریق درایور درب مدیریت می‌شود و در حالت درب لولایی (نیمه‌اتومات)، منطق قفل و کمان به صورت ایزوله در مدار سری استپ قرار می‌گیرد. مدیر فنی اطمینان حاصل می‌کند که تمامی کنتاکتورهای اصلی و ترمز دارای فیدبک‌های دوگانه (Dual Feedback) هستند تا در صورت خال زدن یکی از کنتاکتورها، سیستم بلافاصله از مدار خارج شده و خطای ایمنی صادر کند (مطابق با استاندارد EN81).

پاسخ فنی: درایو Hpmont نصب شده روی این تابلو معمولاً از کارت‌های PG (انکودر) متنوعی پشتیبانی می‌کند، از جمله انکودرهای Sin/Cos و Endat. برای مدیر فنی، اهمیت رزولوشن انکودر در موتورهای گیرلس پوشیده نیست؛ هرچه رزولوشن بالاتر باشد، کنترل سرعت در دورهای بسیار پایین (لحظه رسیدن به طبقه) دقیق‌تر است. نصاب باید دقت کند که شیلدینگ کابل انکودر طبق دستورالعمل گاما به زمین (Earth) متصل شود تا از تداخل مغناطیسی (EMI) جلوگیری شده و از خطاهای لحظه‌ای در سرعت 1.6m/s جلوگیری گردد.

پاسخ فنی: هیچ چیز بدتر از این نیست که سرویس‌کار بالای سر تابلو برود و نداند مشکل از کجاست. تابلو گاما لیست خطاهای درایو Hpmont را به صورت متنی یا کدهای استاندارد ذخیره می‌کند. مدیر فنی می‌تواند تاریخچه (History) خطاها را بررسی کند تا بفهمد آیا خطا ناشی از نوسان برق بوده (Undervoltage) یا فشار مکانیکی (Overload). همچنین کلیدهای اختصاصی روی برد گاما اجازه می‌دهند نصاب بدون نیاز به کی‌پد درایو، وضعیت ورودی/خروجی‌های دیجیتال (I/O) را مانیتور کند و بفهمد مثلاً کدام سنسور یا میکروسوئیچ قطع است.

پاسخ فنی: در ساختمان‌های ۸ توقف، تعداد استارت در ساعت بالاست. درایو VVVF این تابلو با بهره‌گیری از تکنولوژی PWM پیشرفته، تلفات سوئیچینگ را به حداقل رسانده است. مدیر فنی باید توجه داشته باشد که در زمان طراحی موتورخانه، تهویه مناسب برای خارج کردن گرمای حاصل از مقاومت ترمز (Braking Resistor) پیش‌بینی شود. تابلو گاما خود دارای سیستم‌های حفاظتی حرارتی است که در صورت دمای بیش از حد هیت‌سینک درایو، به صورت هوشمند سرعت را کاهش داده یا موقتاً سرویس‌دهی را متوقف می‌کند تا تجهیزات آسیب نبینند.
